Hướng dẫn sản xuất ba lô chống nước Roll Top

Sealock là nhà sản xuất ba lô chống nước dạng cuộn và nhà cung cấp OEM. Trên bao khô, nắp cuộn là cách đóng đơn giản nhất trong thiết bị ngoài trời - miệng ống tròn được gập xuống và cắt bớt. Trên một chiếc ba lô, đây là một trong những bộ phận đòi hỏi khắt khe nhất khi chế tạo vì lỗ mở rộng và có hình dạng, nó phải đóng khít vào dây đai và khung, đồng thời các góc của nó là nơi bắt đầu hầu hết mọi hỏng hóc của nắp cuộn. Hướng dẫn này bao gồm cách sản xuất vòng đệm thực sự, các quyết định về phần cứng đằng sau nó và các chi tiết thông số kỹ thuật giúp tách phần nắp cuộn có đệm kín khỏi phần nắp cuộn chỉ đơn thuần là gập lại.

Tại sao Roll-Top lại thắng trên ba lô

Cơ chế này đáng được nêu rõ một cách chính xác vì nó giải thích các quy tắc thiết kế tuân theo. Việc gấp vải lại sẽ tạo ra mộtcon dấu mê cung: Nước không có đường thẳng vào nên khe hở cản mưa mà không cần phụ thuộc vào dây kéo. Điều đó quan trọng bởi vì ngay cả những dây kéo chịu nước cuối cùng cũng thừa nước vào răng dưới áp lực và dây kéo kín thực sự là phần cứng đắt tiền cần được bảo trì. Đầu cuộn mang lại một lỗ mở kín vớikhông có bộ phận cơ khí nào trong đường dẫn bịt kín- rẻ hơn, đơn giản hơn và khó phá vỡ hơn.

Sự đánh đổi là điều mà mọi chiếc quần lót dạng cuộn đều phải thiết kế: con dấu chỉ tồn tại nếu người dùng thực sự có thể gấp nó lại. Mà đặt cổ áo ở trung tâm của tòa nhà.

Cổ áo: Một thành phần được sản xuất, không phải là chiều dài của vải

Phần cuộn là một cụm được thiết kế có mục đích với ba công việc: tạo cho nếp gấp một đường xác định, giữ cạnh phẳng để các lớp nén đều và cố định phần cứng giữ. Đặc điểm kỹ thuật của nó có đến bốn con số.

• Chiều cao cổ áo.Chất liệu có sẵn phía trên thân chính xác định số lần người dùng có thể gập khi tải tối đa. Gấp ba lần là mức tối thiểu thực tế cho một con dấu đáng tin cậy; bốn cho nước đọng. Nếu vòng cổ ngắn, gói đã chất đầy chỉ có thể gập được một hoặc hai lần - và khách hàng sẽ báo cáo có rò rỉ, đây thực sự là một thiếu sót về thiết kế.
• Thanh tăng cứng.Một dải nhựa hoặc composite dọc theo mép trên giúp miệng phẳng và vuông vắn để hai mặt gặp nhau một cách gọn gàng và các nếp gấp xếp chồng đều nhau. Khi hàn kết cấu, chất làm cứng được giữ giữa các đường hàn thay vì được khâu vào viền, giúp giữ cho thanh chắn liên tục.
• Hướng dẫn gấp.Vành cứng không chỉ bổ sung thêm cấu trúc - nó hướng dẫn người dùng gập vào đúng vị trí để phần đóng được định vị chính xác mà không cần hướng dẫn. Tính nhất quán của việc gấp là điều làm cho con dấu có thể được lặp lại đối với hàng nghìn người dùng.
• Quản lý chiều rộng.Miệng ba lô rộng hơn nhiều so với ống bao khô. Độ mở càng rộng thì càng khó giữ nếp gấp dọc theo chiều dài của nó, đó là lý do tại sao độ cứng của vòng đệm và vị trí phần cứng là những quyết định tỷ lệ thuận chứ không phải cố định.

Phần cứng lưu giữ: Hai lựa chọn hiệu quả, hai lựa chọn không

Những gì hoạt động

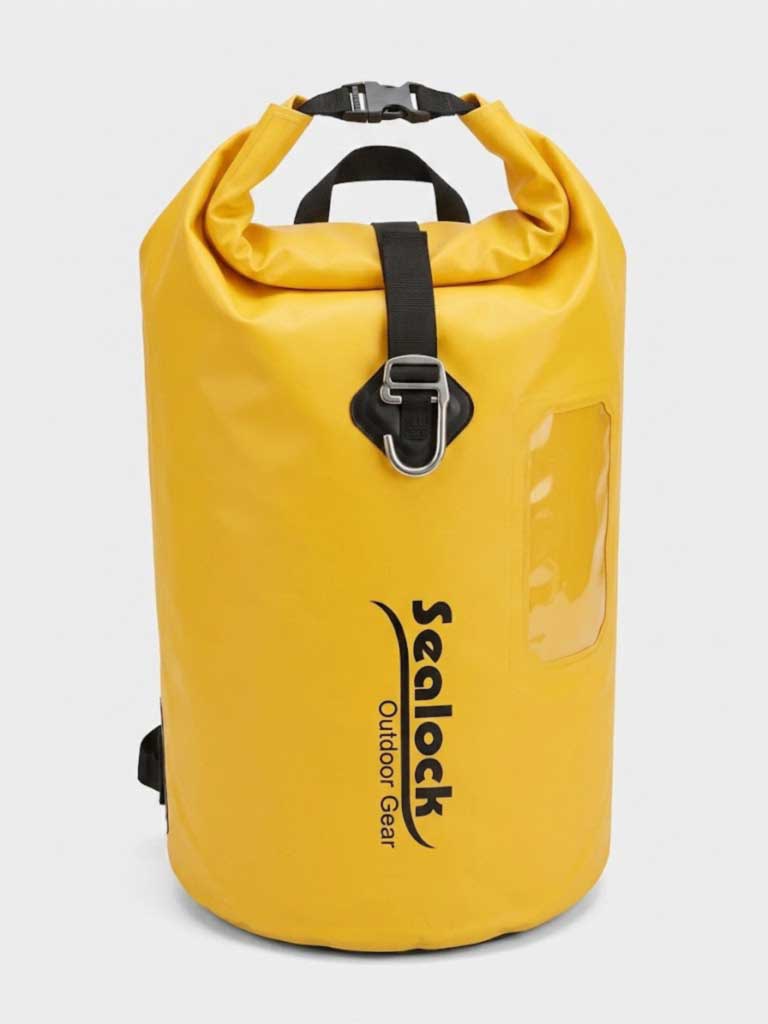

• Khóa giải phóng bên— tiêu chuẩn, an toàn, quen thuộc và rẻ. Hai chiếc khóa ngang miệng rộng kéo cổ áo xuống hai đầu; một khóa trung tâm duy nhất nhanh hơn nhưng cho phép nâng các đầu lên.
• móc chữ G- một cái móc kim loại gắn vào một vòng dây vải. Nó đóng chặt nhanh chóng, tăng thêm độ cứng cho việc đóng cửa và mang lại giá trị cảm nhận cao hơn. Số học thương mại đáng để biết: một chiếc G-hook có giá khoảngnhiều hơn hai đô la so với một chiếc khóa tháo bên hông tiêu chuẩn và thường hỗ trợ việc tăng giá bán lẻ gấp nhiều lần mức đó.. Trên gói đi lại cao cấp, đây là một trong những nâng cấp định vị rẻ nhất hiện có.

Cái gì không

• Nam châm làm vật giữ lại.Nam châm rất tốt để căn chỉnh cổ áo và vô dụng trong việc giữ nó. Khi người dùng nhét gói vào, áp suất bên trong sẽ mở nắp từ tính. Nam châm có thể hỗ trợ căn chỉnh, nhưng cuộn phải được hạn chế về mặt vật lý bằng móc hoặc khóa.
• Móc và vòng trên mặt cổ áo.Đây có vẻ như là một cách rõ ràng để thêm một con dấu thứ cấp và nó tạo ra một khiếu nại cụ thể của khách hàng: nếu căn chỉnh thậm chí hơi lệch, mặt móc sẽ lộ ra và mài mòn bất cứ thứ gì nó chạm vào - áo len merino, khăn quàng cổ, áo khoác.Vành cổ cứng là câu trả lời tốt hơn mặt Velcro.Khi thực sự muốn có một con dấu dự phòng, một dải hẹp bên trong nếp gấp, được đặt sao cho nó không bao giờ lộ ra ngoài, là cách thực hiện an toàn hơn.

Các góc: Nơi những chiếc áo cuộn thực sự bị rò rỉ

Đây là một phần của quá trình sản xuất nắp cuộn mà hầu hết các hướng dẫn viên không bao giờ đề cập đến. Khi cổ áo rộng gập xuống, phần giữa sẽ được nén gọn gàng vàcác đầu bên ngoài không— nếp gấp phải rẽ một góc nơi nó gặp đường may bên, và các bó vật liệu ở đó. Những người đánh giá gói dạng cuộn cao cấp lưu ý chính xác điều này: các phần đóng ưu tiên truy cập nhanh có thể khiến các phần cuối của phần mở không được đóng chắc chắn bằng phần giữa.

Câu trả lời của nhà sản xuất:

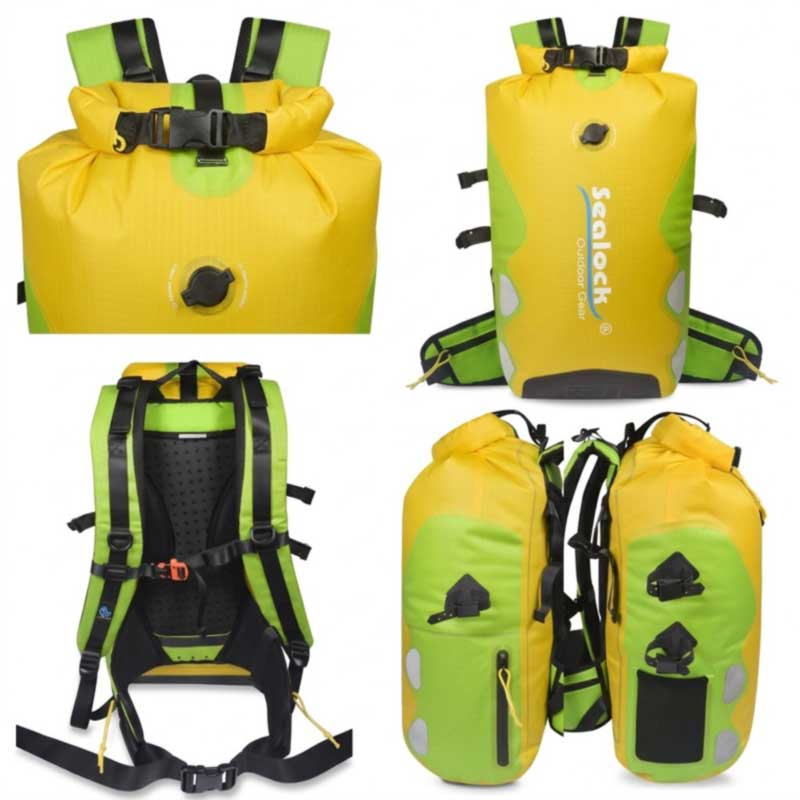

• Phần cứng ở cả hai đầu, không chỉ ở giữa nên nếp gấp được kéo xuống nơi muốn nâng lên.
• Hình học góc được thiết kế để gấp- một bán kính nhẹ nhàng nơi cổ áo tiếp xúc với đường may bên thay vì một góc nhọn khiến vật liệu bó lại.
• Gia cố hàn tại điểm nối cổ áo với thân xe, vì góc đó bị uốn cong lặp đi lặp lại mỗi khi gói được mở.
• Giảm dần chiều rộng cổ áotrên một số thiết kế, vì vậy các đầu mang ít vật liệu hơn để gấp.

Chất liệu: Vùng cuộn là vấn đề gây mỏi do uốn cong

Cổ áo dạng cuộn được gấp ba đến năm lần mỗi lần đóng gói lại - hàng nghìn chu kỳ một năm, tất cả đều tập trung trên cùng một vài centimet. Điều đó làm cho vùng cuộn trở thành vật liệu chịu mỏi nhiều nhất trên toàn bộ sản phẩm.

Sự hướng dẫn trung thực:PVC cứng lại khi bị gấp nhiều lần và tiếp xúc với tia cực tím và có thể bị nứt dọc theo các đường gấp sau vài năm lăn hàng ngày.Nylon phủ TPU hoạt động giống như một chất đàn hồi hơn là một loại nhựa cứng và chịu được nhiều chu kỳ gấp hơn mà không bị nứt, đồng thời nó vẫn linh hoạt trong thời tiết lạnh khi PVC trở nên khó gấp lại. Vì thế:

• Gói sử dụng hàng ngày, đi lại và khí hậu lạnh— Chất liệu nylon phủ TPU ở vùng cuộn và lý tưởng là xuyên suốt.
• Gói mài mòn đầu tiên— nước trắng, đội tàu cho thuê, hàng hóa — PVC 500D vẫn là lớp vỏ phù hợp, với sự hiểu biết rằng vùng cuộn là điểm mòn và có thể được gia cố.
• lai— vòng đệm TPU trên thân máy bằng nhựa PVC là một cách hợp pháp để có được tuổi thọ gấp ở những nơi cần thiết và khả năng chống mài mòn ở những nơi cần thiết.

Tích hợp cổ áo với phần còn lại của gói

Trên một chiếc ba lô, nắp cuộn không tồn tại một cách biệt lập và có ba sự tương tác cần được thiết kế thay vì khám phá:

• Khung giới hạn cuộn.Tấm khung hoặc dây buộc kéo dài quá cao sẽ khiến cổ áo không thể gập xuống một cách gọn gàng. Chiều cao khung và chiều cao cổ áo là một quyết định chứ không phải hai.
• Dây nịt cản đường.Các neo của dây đeo vai gần mép trên có thể cản trở nếp gấp; vị trí neo phải được thiết lập có lưu ý đến vị trí đóng.
• Công suất thay đổi khi bịt kín.Việc gấp tiêu tốn khoảng 15–20 cm vải dọc, khoảng 4–6L thể tích sử dụng được so với hình chưa được cuộn. Chỉ định công suất với lượng hao hụt đó và yêu cầu khách hàng đổ đầy khoảng 3/4 - gói nhồi không thể gấp lại được, đây là nguyên nhân thực sự của hầu hết các vụ rò rỉ nắp cuộn được báo cáo.

Trình tự sản xuất cổ áo cuộn

1. Cắt tấm- chiều cao cổ áo được cắt theo yêu cầu kỹ thuật, có bán kính góc được định hình để gấp lại.
2. Vải phần cứng được khâu vào tấm phẳng- neo khóa hoặc móc chữ G được áp dụng ở độ căng cao trong khi vật liệu phẳng, trước khi hàn.
3. Chèn và chụp chất làm cứng- mép trên được hình thành xung quanh nẹp và được đóng lại bằng các đường hàn để giữ nó ở đúng vị trí.
4. Hàn cổ áo với thân máy- mối nối được hàn và gia cố, đặc biệt chú ý ở các góc.
5. Kiểm tra căn chỉnh đóng cửa- hai mặt được xác nhận là vuông góc với nhau; lệch một vài mm có nghĩa là các nếp gấp không bao giờ nén đều.
6. Kiểm tra chức năng- vòng đệm được gấp lại theo thông số kỹ thuật khi chịu tải làm việc, sau đó được kiểm tra rò rỉ.

Cơ sở sản phẩm

Các gói hàn này là điểm khởi đầu bằng nhau cho một chương trình cuộn lên - không có gói nào được xếp hạng cao hơn gói khác; mỗi loại hiển thị một cấu hình cổ áo và đóng cửa khác nhau:

Hình ảnh	Model & thông số kỹ thuật	Cấu hình đóng cửa	MOQ
	Ba lô đi xe đạp dạng cuộn SL-E801— 30L (29×19×70 cm); bạt PVC 500D; hệ thống mang lưới nhựa; túi đựng điện thoại bên trong; bảy màu sắc.	Kiểu dáng dạng cuộn cao — cổ áo sâu có chỗ cho bốn nếp gấp khi tải	300–500
	Ba lô khô TPU SL-E039- 25L; Nylon 420D phủ TPU; hai dây đeo vai có thể điều chỉnh và một nút thắt lưng; lấy mẫu 3–5 ngày; đã xác minh IPX7.	Vùng cuộn TPU - sự lựa chọn vật liệu để sử dụng hàng ngày với chu kỳ gấp cao	300–500
	Ba lô cắm trại chống nước SL-E208— 30L, cũng là loại 45L (L29×W19×H55 cm); TPU 300D; màn hình lụa hoặc logo dập nổi.	Vòng cổ TPU nhẹ - hai mức dung lượng trên một thiết kế đóng cửa	300
	Balo khô SL-E102— 15L / 20L / 30L với kích thước được công bố cho mỗi kích cỡ; Lưới PVC 500D; màu sắc và kích cỡ tùy chỉnh.	Miệng kiểu ống hẹp — hình dạng dễ gấp đều nhất	300
	Ba lô khô kín khí SL-E090— 60L (36×25×80 cm); TPU; đen, vàng, đỏ; gấp xuống để vận chuyển; nổi.	Đầu cuộn khối lượng lớn - miệng rộng yêu cầu phần cứng từ đầu đến cuối	300–500
	Ba lô đi bộ đường dài chống nước SL-E011— 20–40L; TPUhoặcPVC; năm màu; túi đựng điện thoại bên trong; đường cong sinh lý trở lại.	Một mẫu ở một trong hai chất liệu — TPU cho khả năng chống gập, PVC chống mài mòn	300–500
	Gói thám hiểm chống nước SL-J033— 45/55/65L; TPU trên nylon 420D;IPX8; dây nịt có đệm, dây đeo xương ức, đai hông có đệm.	Giải pháp thay thế cho dạng cuộn - dải đệm cao su, nắp gập và dây đeo nén trung tâm	300–500

Chiều cao cổ áo, thông số kỹ thuật của chất tăng cứng, phần cứng giữ, hình học góc, vật liệu trong vùng cuộn, công suất và nhãn hiệu đều có thể được chỉ định theo đơn đặt hàng hoặc có thể phát triển một gói từ bản phác thảo.

Kiểm soát chất lượng khi đóng cửa

Chất lượng được kiểm soát theo ba cấp độ -IQC(vải vỏ đến được kiểm tra độ dày lớp phủ, độ bám dính và khả năng hàn, cộng với chất làm cứng, vải, khóa và móc chữ G so với tiêu chuẩn đã ký, với sự khác biệt về màu sắc và độ bền),IPQC(chiều cao cổ áo và khả năng chịu cắt, khả năng giữ độ cứng, căn chỉnh đóng, khâu neo phần cứng và tính toàn vẹn của mối hàn tại điểm nối cổ áo với thân xe và các góc, với các thử nghiệm bóc vỏ trên các mối hàn mẫu ở mỗi lần bắt đầu chạy), vàOQC(Lấy mẫu AQL ISO 2859, thử nghiệm hàng loạt ngâm trong nước thực tế với vòng đệm được gấp lại theo thông số kỹ thuật và so sánh mẫu vàng, với SGS hoặc QIMA có sẵn).

Sealock còn thực hiện nghiêm ngặt quy trình kiểm tra thành phẩm của khách hàng một cách đầy đủ:mở hộp, hút chân không, nghỉ tĩnh 24 giờ và xác định rò rỉ không khí. Đối với các sản phẩm dạng cuộn đặc biệt, phòng thí nghiệm cho biết thêmthử nghiệm chu kỳ gấp trên cổ áovà tải giật trên các neo phần cứng đóng, cùng với độ bền liên kết mối hàn và độ bong tróc, độ bền đường may, thử nghiệm tải dây đai trên 1.500 chu kỳ, độ mài mòn, vết rách, độ bền kéo, phun muối, tia cực tím, độ bền màu và chênh lệch màu.

Câu hỏi thường gặp: Sản xuất ba lô cuộn

Hỏi: Chúng ta nên chỉ định chiều cao cổ áo bao nhiêu?
Đáp: Đủ để gấp ba lần khi tải làm việc và bốn lần nếu gói hướng tới vùng nước đọng. Chiều cao của vòng cổ là yếu tố quyết định liệu người dùng có thể bịt kín một gói hàng đã chất tải hay không - vòng cổ ngắn tạo ra hiện tượng "rò rỉ" thực sự là một thiếu sót trong thiết kế.

Hỏi: Chúng ta có thể sử dụng nam châm để đóng cửa không?
A: Để căn chỉnh thì có; để giữ lại, không. Nam châm không có khả năng chịu lực đáng kể và áp suất bên trong từ một gói đầy đủ sẽ làm chúng mở ra. Sử dụng khóa hoặc móc chữ G để hạn chế cuộn vật lý, chỉ có nam châm hỗ trợ căn chỉnh.

Hỏi: Chúng ta có nên thêm móc và vòng qua cổ áo cho miếng đệm phụ không?
Đáp: Chúng tôi khuyên bạn không nên đeo Velcro toàn mặt. Nếu căn chỉnh hơi lệch, phần móc lộ ra sẽ làm mòn quần áo - một lời phàn nàn xuất hiện nhanh chóng trên các gói hành lý dành cho người đi làm. Vành cổ áo cứng là giải pháp tốt hơn, với bất kỳ dải dự phòng nào được đặt bên trong nếp gấp nơi nó không thể lộ ra ngoài.

Q: Khóa hay móc chữ G?
A: Khóa là tiêu chuẩn đáng tin cậy; hai, ở hai đầu miệng rộng, khép kín các góc lại. G-hook tăng thêm độ cứng và nâng cao giá trị cảm nhận mạnh mẽ đối với chi phí phần cứng cận biên, khiến nó trở thành một bản nâng cấp hiệu quả trên định vị cao cấp và dành cho người đi lại.

Q: Vật liệu nào cho vùng cuộn?
Trả lời: Nylon phủ TPU dành cho bất kỳ thứ gì được gấp hàng ngày hoặc sử dụng khi trời lạnh - nó chịu được nhiều chu kỳ gấp hơn và vẫn có độ dẻo. PVC là lớp vỏ phù hợp nơi độ mài mòn chiếm ưu thế, nhưng nó cứng lại khi gập lại và tiếp xúc với tia cực tím, đồng thời có thể nứt dọc theo các đường gấp theo thời gian, vì vậy hãy gia cố hoặc chỉ định vòng đệm TPU nếu tuổi thọ gấp là ưu tiên.

Hỏi: Tại sao các đầu của lỗ hở lại rò rỉ trước phần giữa?
Trả lời: Bởi vì cổ áo rộng nén đều ở giữa và bó lại ở các góc nơi nếp gấp gặp đường may bên. Các bản sửa lỗi là phần cứng ở cả hai đầu, bán kính góc thân thiện với việc gập lại và hàn gia cố tại điểm nối đó.

Nói chuyện với Nhà máy

Để phát triển một chiếc ba lô chống nước dạng cuộn, hãy liên hệ với Sealock theo sốinfo@sealock.com.hkhoặc +86-769-82009361. Hơn hai mươi năm hàn tần số cao và may công nghiệp dưới cùng một công nghệ, vòng đệm và đóng kín, thử nghiệm chu trình gấp, sản xuất kép Trung Quốc-Việt Nam và quy trình kiểm tra khách hàng đầy đủ trên mỗi lô hàng.
