Quy trình sản xuất ba lô chống nước IPX8

Sealock là nhà sản xuất ba lô chống nước IPX8 và nhà cung cấp OEM. Đạt được IPX8 trên túi điện thoại là một vấn đề về độ chính xác đối với một khối lượng nhỏ được niêm phong. Để đạt được nó trên một chiếc ba lô chịu tải 65 lít là một kỷ luật hoàn toàn khác: hàng mét đường may thay vì centimet, một lỗ mở rộng phải bịt kín đều trên toàn bộ chiều rộng của nó, thân máy có thể uốn cong khi chịu tải khi chìm trong nước và đủ không khí bị giữ lại để tạo áp lực thực sự lên việc đóng cửa từ bên trong. Hướng dẫn này trình bày cách xây dựng gói IPX8 thực sự và các con số kỹ thuật đằng sau việc đóng gói giúp nó có thể thực hiện được.

Tại sao quy mô lại thay đổi vấn đề

IPX8 có nghĩa là ngâm liên tục trên một mét, ở độ sâu và thời gian mà nhà sản xuất công bố. Đáp ứng điều đó trên một gói mặt mềm lớn sẽ đưa ra bốn yếu tố mà một túi kín nhỏ không bao giờ gặp phải:

• Chiều dài đường may.Một gói 65L có đường may gấp nhiều lần đường hàn của một chiếc túi. Mỗi đồng hồ đo bổ sung là một cơ hội khác cho mối hàn cận biên, vì vậy tính nhất quán của quy trình sẽ quan trọng hơn khi khối lượng tăng lên chứ không phải ít hơn.
• Thể tích không khí bên trong.Một gói 65L kín sẽ giữ được một lượng không khí lớn. Khi được nhấn chìm, không khí đó bị nén và đẩy ra ngoài so với phần đóng và đường nối - gói hàng chịu áp lực từ cả hai hướng cùng một lúc.
• Uốn cong dưới tải.Một kiện hàng đã chất tải sẽ biến dạng khi nó được mang đi, thả rơi và ép vào thân tàu hoặc đá. Một cái túi nằm yên; một gói hoạt động liên tục các đường nối của nó.
• Sự xuyên thấu chịu tải.Các neo dây nịt, đai hông và tay cầm kéo đều mang trọng lượng lên cơ thể và phải được giữ kín. Túi có một điểm buộc dây; một gói có tám hoặc nhiều hơn.

Tại sao một mình Roll-Top không đạt được điều đó

Nắp cuộn là cách đóng tuyệt vời và là sự lựa chọn phù hợp cho hầu hết các gói chống thấm nước. Những gì nó không phải là một con dấu định mức áp suất. Nó tạo ra một con đường mê cung giúp chống mưa, phun nước và ngâm nước trong thời gian ngắn, nhưng lực bịt kín của nó đến từ tay người dùng và khóa — đó không phải là một lực nén được thiết kế và kiểm soát. Đối với xếp hạng IPX8 đã khai báo, việc đóng cửa phải áp dụng mộtlực kẹp có thể đo được, lặp lại trên một miếng đệm tuân thủ.

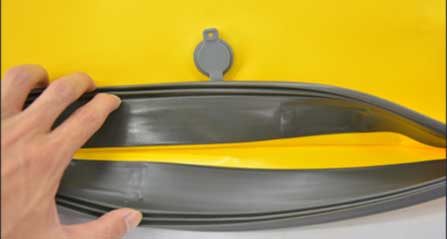

Cấu trúc gói IPX8 của chúng tôi thực hiện được điều đó nhờ ba yếu tố phối hợp với nhau: adải niêm phong cao su tự nhiêndọc theo phần mở đầu, mộtnắp gậpcái đó đóng lại trên nó, và mộtdây đai nén trung tâmcái đó kẹp cụm lại xuống. Cao su mang lại độ đàn hồi; nắp cung cấp hình học; dây đeo cung cấp lực.

Kỹ thuật đệm kín đằng sau nó

Phớt nén tồn tại hoặc chết theo một con số hiếm khi được thảo luận trong quá trình sản xuất túi và nó hẹp hơn hầu hết mọi người nghĩ.

• Dải nén.Một miếng đệm cao su phải được nén theo tỷ lệ phần trăm độ dày ban đầu của nó để bịt kín. cáclý tưởng là khoảng 40%, mức tối đa thực tế là 50% và mức tối thiểu là khoảng 10–15%. Nén dưới mức và không có con dấu;nén quá mức 50% và cao su có thể không hồi phục chút nào- để lại một khoảng trống vĩnh viễn ở vị trí trước đây của con dấu. Thiết kế phần đóng có nghĩa là thiết kế cho dải đó chứ không chỉ đơn giản là kẹp càng chặt càng tốt.
• Bộ nén.Khả năng đẩy lùi của cao su được đo bằng bộ nén, được thử nghiệm đểASTM D395. Hợp chất có lực nén kém sẽ hoạt động tốt vào ngày đầu tiên và dần dần ngừng bịt kín. Đây là thông số kỹ thuật vật liệu, không phải là giả định về thiết kế.
• Thư giãn.Lực phục hồi của miếng đệm bị nén giảm đi đáng kể ngay sau khi lắp đặt - trong vòng một giờ, lực phục hồi có thể chỉ còn khoảng 3/4 giá trị ban đầu. Thất bại hoàn toàn khó có thể xảy ra, nhưng có thể xảy ra rò rỉ nếu thiết kế không có lề. Vì vậy, hệ thống kẹp được chỉ định với khoảng không gian thay vì ở mức tối thiểu theo lý thuyết.

Phần khó nhất: Kẹp chặt cả một khe hở rộng

Đây là điểm khác biệt nhất của gói lớn với sản phẩm kín nhỏ. Dây đeo nén trung tâm tác dụng lực lớn nhất vào giữa lỗ và giảm dần về phía hai đầu. Kỹ thuật vòng đệm đặt tên cho vấn đề nảy sinh - sự tập trung lực tại điểm kẹp, với lực nén dưới mức đó - và các câu trả lời cổ điển được áp dụng:

• Dừng nénngăn chặn việc miếng đệm bị nghiền nát vượt quá giới hạn đàn hồi của nó, nơi dây đeo kéo mạnh nhất.
• Một vạt cứng, do đó lực đóng sẽ lan dọc theo lỗ thay vì tiêu tan vài cm ở hai bên dây đeo.
• Cấu hình miếng đệm và máy đo độ cứng được chọn cho đường cong lựcviệc đóng cửa thực sự mang lại hiệu quả chứ không phải vì một lý tưởng thống nhất.
• Gấp hình học ở cuối, vì nắp gập phải xoay một góc ở mỗi đầu của lỗ mở - vấn đề dồn góc tương tự ảnh hưởng đến bất kỳ đóng cửa gấp rộng nào.

Việc kẹp không đồng đều là kiểu hư hỏng cổ điển của kiểu đóng này: một miếng bịt giữ ở giữa và có các khe hở ở một đầu sẽ lọt qua một vết lõm thông thường và rò rỉ dưới áp suất duy trì. Xác minh độ đồng đều trên toàn bộ chiều rộng, không chỉ ở dây đeo, là một bước kiểm tra bắt buộc.

Vỏ: Nhiều đường may hơn, ít dung sai hơn

• Vật liệu.TPU được ép trên nylon 420D là lớp vỏ phù hợp cho loại này - đế nylon có khả năng chống rách và mài mòn, TPU mang lại khả năng chống thủy phân, ổn định tia cực tím, tính linh hoạt khi lạnh và khả năng hàn. TPU cũng chịu được sự uốn cong liên tục của một gói chịu tải tốt hơn nhiều so với lớp phủ cứng.
• Hàn ở 27,12   MHzkhông có lỗ kim ở bất cứ đâu trên rào chắn. Trên một gói lớn, độ ổn định của thông số mối hàn trong toàn bộ quá trình sản xuất là yếu tố quyết định lớn nhất về việc liệu lô có giữ được xếp hạng hay không.
• Một cơ sở mài mòn gia cố.Tấm đế bị kéo và đặt xuống nhiều hơn bất kỳ bề mặt nào khác và trên sản phẩm IPX8, phần đế bị mòn là lỗi bịt kín chứ không chỉ hư hỏng về mặt thẩm mỹ.
• Tải neo được khâu trước khi hàn.Các neo của dây đai, đai hông và tay cầm kéo trước tiên được khâu vào các tấm phẳng ở độ căng cao, do đó, các lỗ thủng sẽ nằm bên dưới lớp da hàn và tải trọng sẽ truyền qua dấu chân được khâu. Các neo chỉ hàn bị bong ra dưới lực cắt liên tục.

Trình tự sản xuất

1. Dàn dựng và cắt vật liệu- các tấm được cắt đến dung sai chặt chẽ, vì đường hàn không có khả năng hấp thụ độ trôi.
2. May lắp ráp phụ— dây nịt, đai hông, mặt sau, túi bên hông và neo dây buộc được chế tạo dưới dạng mô-đun.
3. Khâu điểm tải vào tấm phẳng- neo được tác dụng ở lực căng cao trước khi vỏ đóng lại.
4. Thiết lập khuôn và hàn HF— lớp vỏ hợp nhất thành một lớp da kín liên tục, che đi những vết khâu.
5. Liên kết đệm- dải đệm kín bằng cao su tự nhiên được dán chặt dọc theo toàn bộ chiều dài của lỗ. Mọi sai lệch ở đây sau này sẽ trở thành dải nén không đồng đều.
6. Lắp ráp nắp và dây đeo nén— hình dạng nắp được thiết lập để gập vuông góc vào miếng đệm, dây đeo và phần cứng được cố định.
7. Xác minh đóng cửa- độ nén được kiểm tra trên toàn bộ chiều rộng, không chỉ ở dây đeo.
8. Xác định rò rỉ và đóng gói.

Cơ sở sản phẩm

Các gói hàn này là điểm khởi đầu bằng nhau cho một đơn đặt hàng OEM — không có gói nào được xếp trên gói khác; bản dựng IPX8 nằm cùng với cấu trúc nắp cuộn và khóa kéo kín khí IPX7 đã được xác minh:

Hình ảnh	Model & thông số kỹ thuật	Hệ thống niêm phong & đánh giá	MOQ
	Gói thám hiểm chống nước SL-J033— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1.916/1.968/2.043 g; TPU ép trên nylon 420D; đế chịu mài mòn được gia cố nặng; túi lưới bên trong; túi bên hông, dây buộc bên hông, bảng vá móc và vòng, ống phản quang; dây đeo vai có đệm, dây đeo xương ức, đai hông có đệm, tay cầm kéo; màu vàng/đen.	IPX8- dải đệm cao su tự nhiên + nắp gập + dây nén trung tâm	300–500
	Ba lô chống nước SL-E103 có khóa kéo kín khí— 45L (30×22×73 cm); Lớp phủ chống thấm TPU; lớp máy tính bên trong; mẫu 15 ngày.	Khóa kéo kín khí - IPX7 đã được xác minh, truy cập nhanh rộng	500
	Ba lô khô kín khí SL-E090— 60L (36×25×80 cm); TPU; đen, vàng, đỏ; gấp xuống để vận chuyển; nổi.	Roll-top - thể tích không khí bị giữ lại lớn, có khả năng nổi theo thiết kế	300–500
	Ba lô khô TPU SL-E039- 25L; Nylon 420D phủ TPU; hai dây đeo vai có thể điều chỉnh và một nút thắt lưng; lấy mẫu 3–5 ngày.	Roll-top - IPX7 đã được xác minh trên vỏ TPU hàn	300–500
	Balo Kayak khô SL-E977- 28L; 500D PVC 0,5 mm; vỏ hình bán nguyệt; cửa sổ điện thoại; khóa đa chức năng; van lạm phát/giảm phát bên; Mặt sau của EVA.	Nắp cuộn có van - quản lý không khí được kiểm soát trên thân kín	300–500

Hệ thống bịt kín, thông số kỹ thuật của miếng đệm, công suất, vật liệu vỏ, cấu hình dây nịt, phần cứng và nhãn hiệu đều có thể được chỉ định theo đơn đặt hàng hoặc có thể phát triển một gói từ bản phác thảo. Lưu ý rằng SL-J033 chạy ba công suất trên một nền tảng niêm phong, do đó, chương trình IPX8 có thể bao gồm 45–65L mà không cần ba phát triển đóng kín riêng biệt.

Kiểm soát chất lượng cho gói IPX8

Chất lượng được kiểm soát trong ba tầng.IQCbao phủ vải nhiều lớp TPU để tăng độ dày lớp phủ, độ bám dính và khả năng hàn, cộng thêmđệm lót cho máy đo độ cứng và bộ nén, và vải, xốp, khóa và phần cứng theo tiêu chuẩn đã ký.IPQCbao gồm khả năng chịu cắt, tính toàn vẹn của mối hàn và chiều rộng mối hàn, độ đúng liên kết của miếng đệm dọc theo lỗ mở, cụm nắp và dây đeo, đường khâu neo tải, vàxác minh nén trên toàn bộ chiều rộng của phần đóng- với các thử nghiệm bóc tách trên các mối hàn mẫu khi bắt đầu mỗi lần chạy.OQCbao gồm lấy mẫu AQL ISO 2859, thử nghiệm ngâm ở độ sâu và thời gian đã công bố cũng như so sánh mẫu vàng, có chứng nhận của SGS hoặc QIMA - và đối với yêu cầu IPX8, người mua phải mong đợi một báo cáo thử nghiệm nêu rõ độ sâu chứ không chỉ xếp hạng.

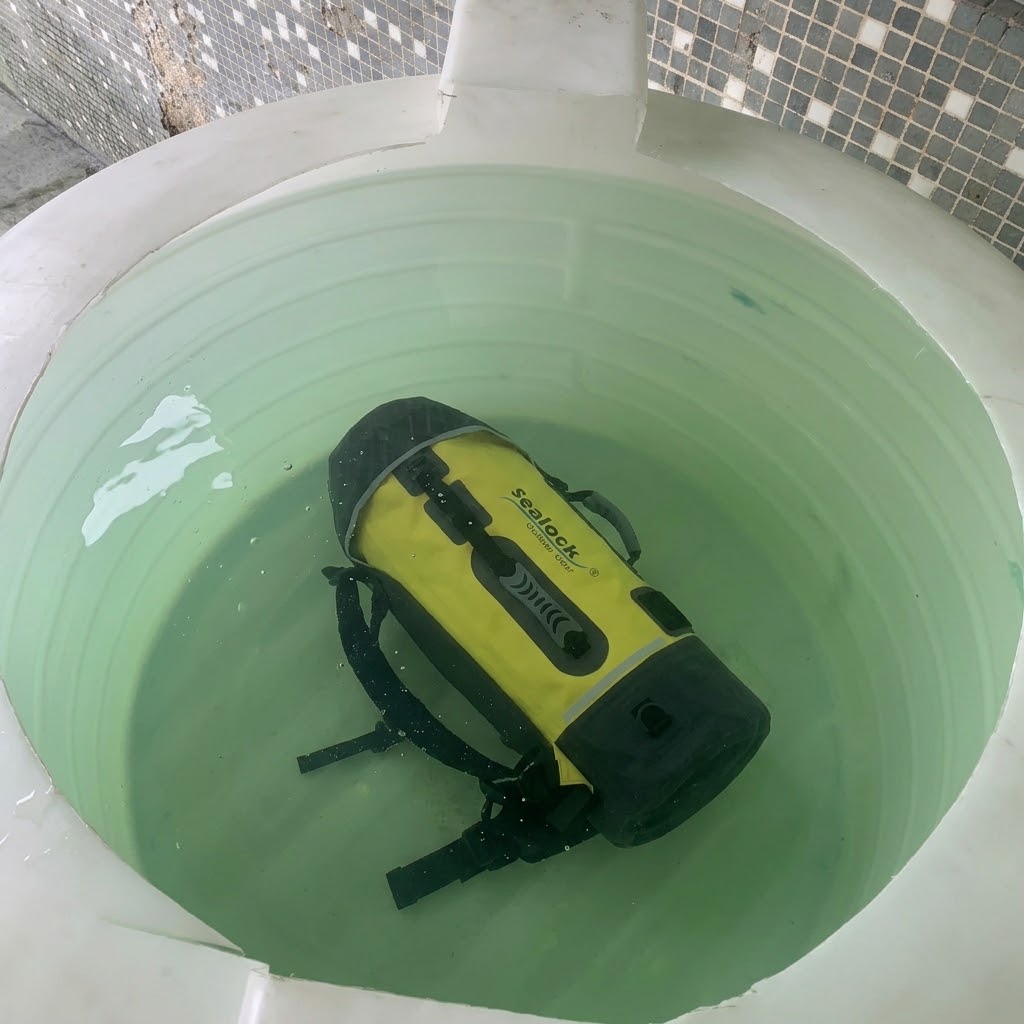

Sealock còn thực hiện nghiêm ngặt quy trình kiểm tra thành phẩm của khách hàng một cách đầy đủ:mở hộp, hút chân không, nghỉ tĩnh 24 giờ và xác định rò rỉ không khí. Điều này quan trọng hơn đối với một gói lớn hơn bất kỳ sản phẩm nào khác trong phạm vi sản phẩm: rò rỉ chậm mà thể tích kín lớn có thể che lấp trong thời gian ngâm ngắn vẫn làm chảy chân không ở mức có thể đo được trong cả ngày. Ngoài ra, phòng thí nghiệm còn tiến hành kiểm tra độ bền liên kết mối hàn và độ bong tróc, bộ nén gioăng, kiểm tra chu trình đóng, độ bền đường may với thử nghiệm tải chu kỳ hơn 1.500 và tải giật trên dây đai và neo đai hông, độ mài mòn, vết rách, độ bền kéo, phun muối, tia cực tím, độ bền màu và sự khác biệt về màu sắc.

Câu hỏi thường gặp: Sản xuất ba lô IPX8

Hỏi: Tại sao gói dạng cuộn không thể được xếp hạng IPX8?
Trả lời: Bởi vì lực bịt kín của mui cuộn đến từ cách người dùng gấp và kẹp nó chứ không phải từ lực nén được thiết kế. Nó có khả năng chống mưa, phun nước và ngâm trong thời gian ngắn rất tuyệt vời — đó là lý do tại sao các gói dạng cuộn của chúng tôi được xếp hạng đạt IPX7 đã được xác minh — nhưng IPX8 đã được công bố cần có một miếng đệm được nén bằng lực kẹp có thể kiểm soát và lặp lại.

Hỏi: Miếng đệm kín phải được nén bao nhiêu?
Trả lời: Trong một dải khá hẹp: khoảng 40% độ dày ban đầu là lý tưởng, 50% là mức tối đa thực tế và dưới khoảng 10–15% thì không có con dấu đáng tin cậy. Việc nén quá 50% có nguy cơ khiến cao su không hồi phục, tạo ra khe hở vĩnh viễn.

Hỏi: Làm sao bạn biết miếng đệm vẫn còn kín sau hai năm?
Trả lời: Bằng cách chỉ định bộ nén - được thử nghiệm theo tiêu chuẩn ASTM D395 - thay vì giả định như vậy. Một hợp chất có độ nén kém sẽ bịt kín vào ngày đầu tiên và dần dần dừng lại. Vòng đệm được kiểm tra về máy đo độ cứng và bộ nén khi kiểm tra sắp tới.

Hỏi: Phần khó nhất của gói IPX8 là gì?
A: Thậm chí kẹp qua một lỗ mở rộng. Dây đeo nén trung tâm tập trung lực ở giữa và phân phối ít lực hơn ở các đầu, do đó, phần đóng cần có nắp cứng, điểm dừng nén và cấu hình đệm phù hợp với đường cong lực thực tế - sau đó lực nén được xác minh trên toàn bộ chiều rộng trong quá trình kiểm tra.

Câu hỏi: Gói IPX8 có nổi không?
Trả lời: Một gói kín sẽ giữ không khí và nổi, điều này rất hữu ích - nhưng chính lượng không khí bị mắc kẹt đó sẽ đẩy ra ngoài trên nắp khi bị ngập, do đó, vỏ và vòng đệm phải được chế tạo để chịu áp lực từ cả hai hướng.

Câu hỏi: Chúng tôi nên yêu cầu điều gì để chứng minh cho yêu cầu IPX8?
Trả lời: Độ sâu và thời lượng đã khai báo cũng như báo cáo thử nghiệm thành phẩm. IPX8 không có độ sâu xác định thì không thể kiểm chứng được và đây là yêu cầu quá mức phổ biến nhất trong thiết bị chống nước.

Nói chuyện với Nhà máy

Để phát triển ba lô chống nước IPX8, hãy liên hệ với Sealock tạiinfo@sealock.com.hkhoặc +86-769-82009361. Hơn hai mươi năm hàn tần số cao và may công nghiệp dưới một mái nhà, xây dựng IPX8 kín bằng gioăng, thử nghiệm độ sâu được công bố, sản xuất kép Trung Quốc-Việt Nam và quy trình kiểm tra khách hàng đầy đủ trên mỗi lô hàng.
