1. Hàn RF là gì?

Hàn RF—còn gọi là hàn Tần số cao (HF) hoặc hàn điện môi—là một quy trình sản xuất liên kết các vật liệu nhựa nhiệt dẻo bằng năng lượng điện từ thay vì nhiệt bên ngoài, chất kết dính hoặc buộc chặt cơ học. Hai thuật ngữ này có thể thay thế cho nhau trong thực tế công nghiệp; vật lý cơ bản là giống hệt nhau.

Đặc điểm phân biệt của hàn RF là nơi nhiệt bắt nguồn. Trong phương pháp hàn nhiệt thông thường, năng lượng nhiệt được truyền lên bề mặt vật liệu và dẫn vào bên trong. Trong hàn RF, trường điện từ xuyên qua vật liệu và tạo ra nhiệt từ bên trong, ở cấp độ phân tử. Hệ thống sưởi bên trong này tạo ra liên kết, trong hầu hết các trường hợp, bền hơn lớp vải nền ở hai bên của mối nối.

Công nghệ này đã được sử dụng trong công nghiệp từ những năm 1940, ban đầu dành cho các ứng dụng đóng gói và y tế dựa trên PVC. Việc áp dụng nó trong sản xuất thiết bị ngoài trời cao cấp đã tăng tốc khi TPU thay thế PVC trong các danh mục sản phẩm yêu cầu tính linh hoạt, tuân thủ môi trường và hiệu suất lâu dài. Ngày nay, hàn RF là phương pháp xây dựng tiêu chuẩn cho bất kỳ sản phẩm chống thấm nước nào cần duy trì áp suất thủy tĩnh bền vững—không chỉ khả năng chống văng bắn trên bề mặt.

Các ứng dụng sản phẩm điển hình bao gồm:

• Túi khô chìm và ba lô chống nước
• Bộ làm mát mềm chống rò rỉ và chất mang cách nhiệt
• Cấu trúc ngoài trời bơm hơi
• Bao bì vận chuyển y tế không thấm nước
• Hộp thiết bị quân sự và chiến thuật

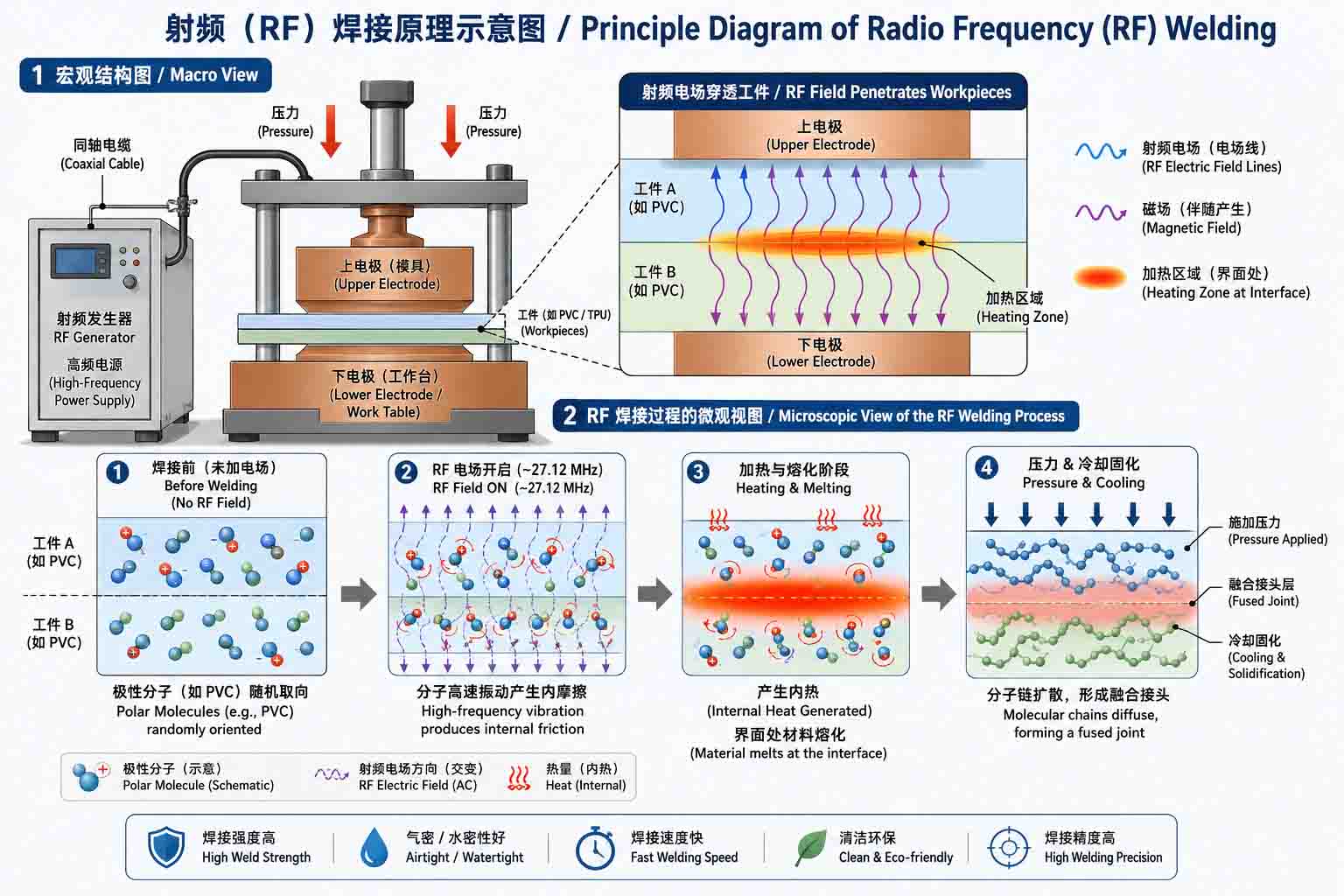

2. Hàn RF hoạt động như thế nào

Thiết bị hàn RF hoạt động bằng cách truyền dòng điện xoay chiều tần số cao—thường từ 27 MHz đến 40 MHz, trong đó 27,12 MHz là tần số công nghiệp phổ biến nhất—giữa hai điện cực kim loại (được gọi là khuôn hoặc trục lăn). Vật liệu hàn được đặt giữa các khuôn này.

Khi vật liệu nhiệt dẻo có cấu trúc phân tử phân cực tiếp xúc với trường điện từ xoay chiều nhanh, các phân tử của chúng cố gắng sắp xếp lại theo từng dao động của trường. Ở tần số 27,12 MHz, điều này có nghĩa là khoảng 27 triệu lần thử sắp xếp lại mỗi giây. Ma sát được tạo ra bởi chuyển động phân tử này tạo ra nhiệt không phải ở bề mặt mà đồng đều trên toàn bộ chiều dày vật liệu tại vùng hàn.

Đồng thời, máy ép áp dụng áp suất khí nén có kiểm soát vào khuôn, nén các lớp vật liệu lại với nhau. Khi nhiệt độ bên trong đạt đến điểm nóng chảy của vật liệu, các lớp ở bề mặt phân cách sẽ tan chảy và hòa quyện vào nhau ở cấp độ phân tử. Khi năng lượng RF bị loại bỏ và vật liệu nguội đi dưới áp suất duy trì, hai lớp đã trở thành một vật liệu liên tục—không được dán, không được khâu mà được hợp nhất.

Việc tạo nhiệt bên trong này có một số lợi thế thực tế so với các phương pháp nhiệt áp dụng trên bề mặt:

• Liên kết hình thành đồng đều trên toàn bộ khu vực hàn thay vì tiến triển từ bề mặt vào trong.
• Bề mặt bên ngoài ít có khả năng bị cháy hoặc biến dạng vì bản thân các điện cực không cần đạt đến nhiệt độ nóng chảy
• Hình dạng khuôn phức tạp có thể tạo ra các mẫu hàn chính xác, có thể lặp lại bao gồm các đường cong, góc và các mối nối nhiều lớp
• Thời gian chu kỳ ngắn - thường từ 3 đến 15 giây cho mỗi mối hàn tùy thuộc vào độ dày vật liệu và diện tích khuôn

3. Tại sao TPU đặc biệt phù hợp với hàn RF

Không phải tất cả các loại nhựa nhiệt dẻo đều phản ứng như nhau với hàn RF. Quá trình này phụ thuộc vào vật liệu có cấu trúc phân tử phân cực, trong đó điện tích được phân bố không đều trên toàn phân tử. Các phân tử có cực phản ứng với các trường điện từ xen kẽ bằng cách cố gắng tự định hướng; sự định hướng cố gắng đó là thứ tạo ra nhiệt.

TPU (Thermoplastic Polyurethane) có cấu trúc phân cực tự nhiên do các liên kết urethane trong khung phân tử của nó. Điều này làm cho nó có khả năng phản ứng cao với năng lượng RF và tương đối dễ dàng hàn ổn định trên nhiều độ dày và cấu hình nhiều lớp.

Ngoài khả năng tương thích RF, TPU còn mang đến một số đặc tính vật liệu khiến nó trở thành chất nền được ưu tiên cho các thiết bị ngoài trời chống nước cao cấp:

Các vật liệu có thể hàn RF khác bao gồm vải phủ PVC, EVA và một số màng PU nhất định. PVC là lựa chọn truyền thống - nó hàn dễ dàng và rẻ tiền nhưng có rủi ro pháp lý liên quan đến chất làm dẻo và trở nên giòn ở nhiệt độ thấp. Đối với các sản phẩm có độ bền lâu dài hoặc đối với các thương hiệu có yêu cầu tuân thủ môi trường, TPU là sự lựa chọn thiết thực.

4. Hàn RF so với khâu truyền thống: Sự khác biệt thực sự có ý nghĩa gì khi sử dụng

Việc so sánh giữa các đường nối hàn RF và các đường nối được khâu rất đơn giản từ quan điểm kỹ thuật, nhưng cần phải xác định chính xác vị trí và cách thức kết cấu đường khâu bị lỗi—vì chế độ lỗi thường diễn ra chậm và không rõ ràng cho đến khi thực tế không xảy ra.

Chế độ lỗi băng đường may đáng được quan tâm đặc biệt. Băng hoạt động tốt khi còn mới và ở điều kiện vừa phải. Vấn đề là túi chống nước và máy làm mát không hoạt động trong điều kiện vừa phải - chúng bị nhét đầy những thiết bị nặng, ướt, bị uốn cong nhiều lần trong quá trình vận chuyển, để trong xe nóng và thỉnh thoảng bị ngồi lên. Dưới những tải trọng thực tế này, các đường liên kết của băng bắt đầu nâng lên ở các cạnh và góc. Sự phân tách không nhìn thấy được từ bên ngoài cho đến khi nước đã tràn vào.

Hàn RF loại bỏ hoàn toàn con đường xuống cấp này. Không có mép băng để nâng lên, không có lỗ kim để mở dưới áp lực và không có chỉ để mài mòn tại các điểm căng của đường may. Vùng hàn có thể giữ được hoặc không — và trong một mối hàn được thực hiện đúng cách trên vật liệu tương thích, nó sẽ giữ tốt đến mức mà lớp vải xung quanh sẽ bị hỏng trước tiên.

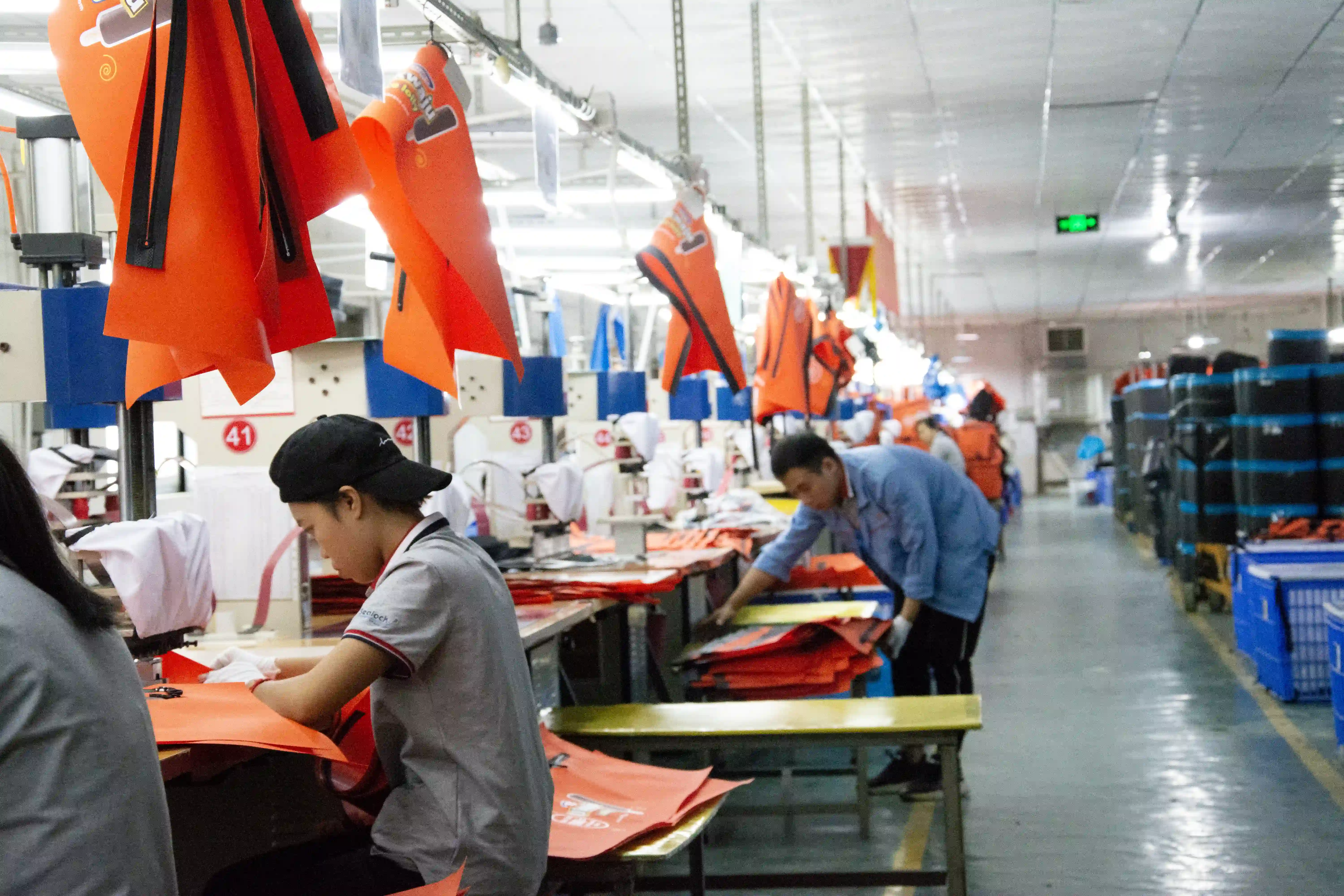

5. Quy trình sản xuất hàn RF, từng bước

Bước 1 - Chuẩn bị nguyên liệu

Các tấm nhiều lớp TPU được cắt theo kích thước chính xác bằng cách sử dụng hệ thống cắt CNC hoặc cắt khuôn tùy chỉnh. Độ chính xác của tấm ở giai đoạn này ảnh hưởng trực tiếp đến việc căn chỉnh mối hàn ở phía hạ lưu; thậm chí lệch chiều vài mm sẽ tạo ra vùng hàn không thẳng hàng. Bề mặt vật liệu phải không bị nhiễm bẩn—dầu từ quá trình xử lý, bụi từ quá trình cắt hoặc độ ẩm từ quá trình bảo quản đều có thể cản trở việc truyền năng lượng RF và tạo ra phản ứng tổng hợp không hoàn toàn.

Bước 2 - Lựa chọn khuôn và thiết lập máy

Khuôn hàn là điện cực có hình dạng xác định hình dạng mối hàn. Các cấu hình sản phẩm khác nhau yêu cầu các cấu hình khuôn khác nhau—khuôn có đường may phẳng cho các mối nối tấm, khuôn định hình cho các tấm đóng cong hoặc miếng gia cố, khuôn nhiều khoang cho các mối hàn lặp đi lặp lại với khối lượng lớn. Lựa chọn khuôn phù hợp với hình dạng mối hàn cụ thể mà sản phẩm yêu cầu. Các thông số của máy—tần số, công suất đầu ra, áp suất ép và thời gian chu kỳ—được hiệu chỉnh theo công thức TPU cụ thể và độ dày vật liệu được hàn. Các thông số này được ghi lại trong SOP của sản phẩm và được lặp lại nhất quán trong suốt quá trình sản xuất.

Bước 3 - Định vị vật liệu

Các tấm được căn chỉnh trong khuôn theo cách bố trí mối hàn. Định vị nhất quán là rất quan trọng đối với tính đồng nhất của chiều rộng mối hàn; hầu hết các thiết lập hàn RF chuyên nghiệp đều sử dụng hướng dẫn cố định hoặc dấu đăng ký để loại bỏ khả năng thay đổi vị trí của người vận hành.

Bước 4 - Kích hoạt năng lượng RF và liên kết áp suất

Máy ép đóng lại, tạo áp suất khí nén lên chồng vật liệu. Năng lượng RF được kích hoạt trong khoảng thời gian chu kỳ đã hiệu chuẩn. Gia nhiệt phân tử bên trong làm cho vật liệu ở bề mặt hàn đạt đến nhiệt độ nóng chảy trong khi các bề mặt bên ngoài vẫn ở dưới điểm biến dạng của chúng. Áp lực được duy trì trong suốt giai đoạn này.

Bước 5 - Làm mát dưới áp suất

Năng lượng RF bị tắt nhưng áp suất ép vẫn được duy trì trong suốt giai đoạn làm mát. Đây là bước thường được thực hiện trong môi trường sản xuất chất lượng thấp và quan trọng: nếu áp suất được giải phóng trước khi vùng hàn đông đặc, vật liệu nung chảy có thể biến dạng, tạo ra liên kết yếu hơn và không nhất quán về kích thước. Thời gian làm mát thích hợp được xác định trong giai đoạn phát triển tham số và được coi là một phần không thể thương lượng của chu trình.

Bước 6 - Cắt và kiểm tra

Vật liệu chớp cháy ở chu vi mối hàn được cắt bớt. Mỗi mối hàn được kiểm tra trực quan để tìm vết cháy, vùng hợp nhất không hoàn chỉnh hoặc độ lệch kích thước trước khi bộ phận chuyển sang giai đoạn lắp ráp tiếp theo.

6. Kỹ thuật đường may: Các yếu tố quyết định liệu mối hàn có giữ được không

Hàn RF không phải là một quá trình trong đó các cài đặt máy nhất quán sẽ tạo ra kết quả nhất quán bất kể các yếu tố khác. Hiệu suất đường may được xác định bởi sự tương tác của một số biến số, mỗi biến số cần được hiểu và kiểm soát.

Chiều rộng mối hàn

Các vùng hàn rộng hơn sẽ phân bổ ứng suất trên một diện tích lớn hơn và thường tạo ra khả năng chống nổ đường may cao hơn. Đối với các sản phẩm chịu áp suất thủy tĩnh duy trì hoặc tải trọng động—túi khô chìm, đường nối đế nguội, mối nối bong bóng phồng lên—chiều rộng mối hàn tối thiểu là hạng mục đặc điểm kỹ thuật, không phải là yếu tố cần cân nhắc trong quá trình sản xuất. Các mối hàn hẹp ở các góc và chuyển tiếp bán kính là những điểm bắt đầu hư hỏng phổ biến và cần được chú ý rõ ràng trong quá trình thiết kế khuôn.

Tính nhất quán của nguồn RF

Công suất đầu ra không ổn định trong chu trình hàn tạo ra nhiệt bên trong không đồng đều. Các dấu hiệu trực quan là vết cháy ở các vùng có công suất cao và các vùng nhạt màu, kém hợp nhất ở những nơi khác. Cả hai đều không được chấp nhận trong các sản phẩm chịu áp lực. Thiết bị hàn RF chuyên nghiệp duy trì khả năng cung cấp điện ổn định trong suốt chu kỳ; Xác minh hiệu chuẩn định kỳ là một phần của việc bảo trì thiết bị có trách nhiệm.

Độ dày vật liệu và công thức phù hợp

Các thông số hàn RF dành riêng cho độ dày vật liệu và công thức TPU. Bộ thông số được tối ưu hóa cho màng TPU 0,8mm sẽ tạo ra độ kết dính không đủ nếu áp dụng cho vải nhiều lớp 1,5mm và có thể đốt cháy các vật liệu mỏng hơn nếu sử dụng ngược lại. Khi thông số kỹ thuật của vật liệu thay đổi giữa các lần chạy sản phẩm—trọng lượng vải khác nhau, trọng lượng lớp phủ TPU khác nhau—các thông số cần phải được xác thực lại, chứ không được coi là chuyển giao.

Nguyên nhân thất bại thường gặp

• Năng lượng RF hoặc thời gian chu kỳ không đủ:Tạo ra một liên kết trông hoàn chỉnh trên bề mặt nhưng không hoạt động ở áp suất thấp vì bề mặt phân cách không bao giờ đạt đến nhiệt độ nóng chảy hoàn toàn
• Ô nhiễm bề mặt:Dầu, hơi ẩm hoặc các hạt vật chất ở bề mặt mối hàn tạo ra các khoảng trống cục bộ nơi không xảy ra phản ứng tổng hợp
• Áp suất ép không đúng:Quá thấp cho phép giao diện nóng chảy tách ra trước khi làm mát; quá cao có thể ép vật liệu ra khỏi vùng hàn, làm giảm độ rộng liên kết hiệu quả
• Giải phóng áp suất sớm trong quá trình làm mát:Tạo ra sự biến dạng kích thước và giảm độ bền liên kết ở các cạnh của vùng hàn
• Mặc chết:Bề mặt khuôn bị mòn hoặc hư hỏng tạo ra sự phân bố áp suất không nhất quán, dẫn đến chất lượng mối hàn thay đổi trên mặt khuôn

7. Hàn RF trong sản xuất máy làm mát mềm

Bộ làm mát mềm là một ứng dụng đòi hỏi khắt khe đặc biệt đối với kỹ thuật đường may vì chúng kết hợp các yêu cầu thủy tĩnh (lớp lót phải giữ nước mà không bị rò rỉ) với các yêu cầu về nhiệt (hệ thống cách nhiệt không được bị ảnh hưởng bởi sự xâm nhập của hơi ẩm) và các yêu cầu vệ sinh (bề mặt bên trong phải có thể làm sạch và chống nấm mốc).

Trong một bộ làm mát mềm được khâu lại, đường nối giữa lớp lót bên trong và lớp xốp cách nhiệt là đường dẫn ẩm. Nước đá tan chảy thấm qua các lỗ kim và tích tụ giữa lớp lót và bọt, nơi nước không thể thoát ra hoặc khô. Sau nhiều tuần sử dụng thường xuyên, điều này tạo ra mùi hôi và nấm mốc dai dẳng mà các nhân viên thu mua luôn xác định là lời phàn nàn hàng đầu về chất lượng sản phẩm của nhà cung cấp truyền thống.

Hàn RF loại bỏ con đường này về mặt cấu trúc. Lớp lót bên trong của bộ làm mát mềm hàn RF là một bồn kín nước duy nhất—không có khe hở đường may, không có lỗ kim, không có mép băng. Nước đá tan sẽ đọng lại trong lớp lót và có thể đổ ra ngoài hoặc lau đi. Lớp cách nhiệt vẫn khô trong suốt thời gian sử dụng của sản phẩm.

Các lợi ích hiệu suất bổ sung của cấu trúc làm mát mềm hàn RF:

• Buồng bên trong kín khí giúp giảm trao đổi nhiệt đối lưu, trực tiếp cải thiện thời gian giữ đá
• Bề mặt bên trong TPU mịn, không xốp đáp ứng các tiêu chuẩn tiếp xúc cấp thực phẩm và chống lại sự phát triển của vi sinh vật
• Các miếng vá gia cố hàn HF cho phép gắn vòng chữ D và tay cầm mà không xuyên qua màng chống thấm chính
• Hệ thống khóa kéo kín nước có thể được tích hợp để bổ sung cho thân hàn, duy trì hiệu suất kín tại điểm truy cập

8. Thử nghiệm và kiểm soát chất lượng trong phòng thí nghiệm đối với các sản phẩm hàn RF

Cấu trúc hàn RF chỉ đáng tin cậy khi quy trình QC xác nhận nó. Kiểm tra bằng mắt là cần thiết nhưng chưa đủ - một đường nối có thể dính chặt hoàn toàn trên bề mặt trong khi có chứa các lỗ rỗng bên trong sẽ bị hỏng dưới áp lực. QC cấp chuyên nghiệp cho các sản phẩm hàn RF chống nước bao gồm một số quy trình kiểm tra riêng biệt.

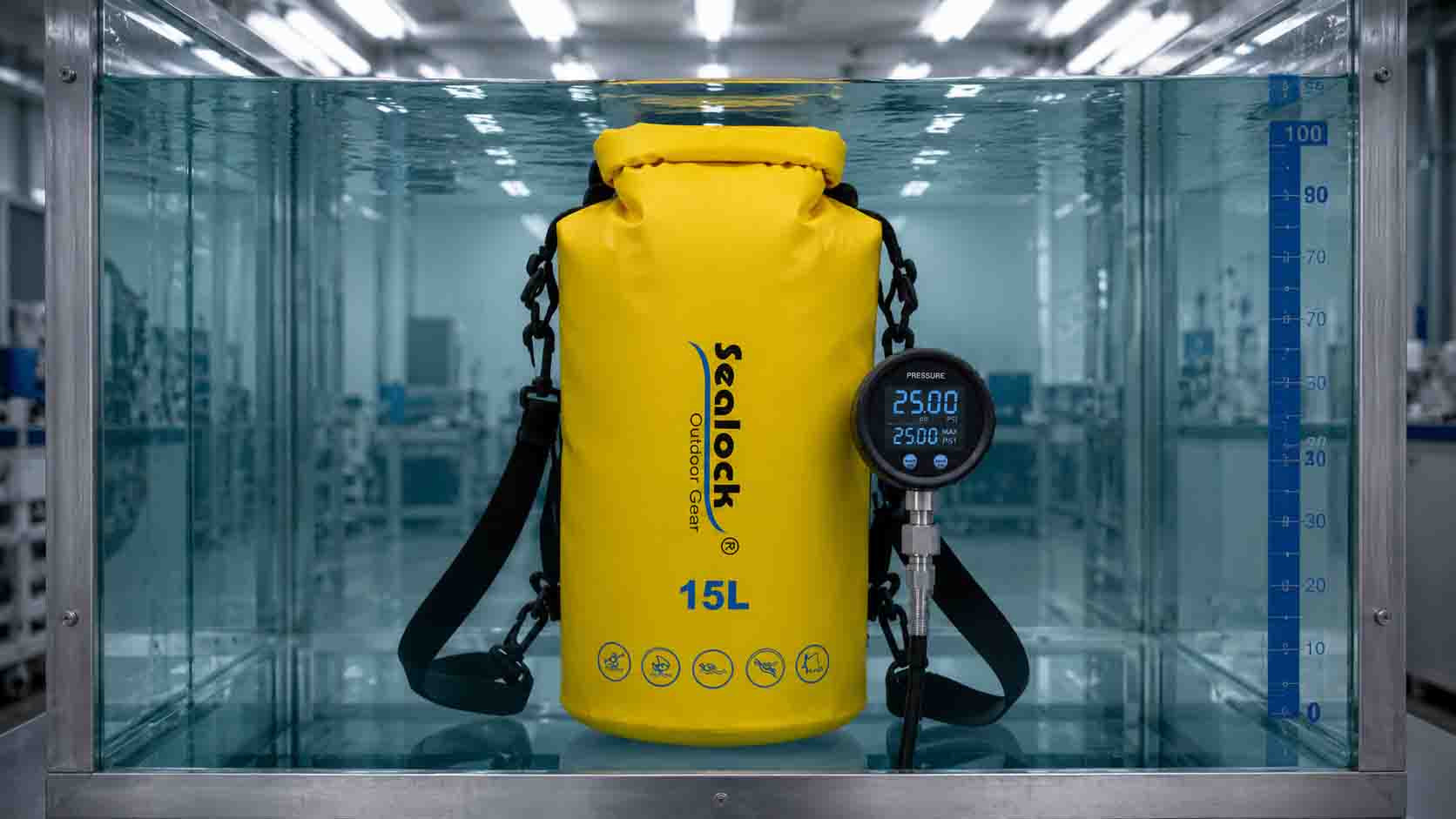

Kiểm tra áp suất không khí (thủy tĩnh)

Thử nghiệm trực tiếp nhất về tính toàn vẹn của đường may đối với các sản phẩm chịu áp suất. Túi hoặc bộ làm mát đã hoàn thiện được bơm căng đến áp suất bên trong xác định—1,0 Bar là tiêu chuẩn cho các ứng dụng lặn và hoạt động hàng hải khắc nghiệt—và được giữ ở áp suất đó trong một khoảng thời gian xác định. Túi được ngâm hoặc quan sát bằng nước xà phòng để phát hiện khí thải vi bọt tại bất kỳ đường may hoặc điểm đóng nào. Không có khí thải là điều kiện vượt qua. Thử nghiệm này xác nhận đồng thời cả hiệu suất thủy tĩnh và khả năng chống phun trào.

Kiểm tra ngâm nước

Sản phẩm được ngâm ở độ sâu xác định trong một khoảng thời gian xác định, sau đó được kiểm tra bên trong xem độ ẩm có xâm nhập hay không. Thử nghiệm này xác định các điểm rò rỉ vi mô có thể không tạo ra bong bóng có thể phát hiện được khi thử nghiệm áp suất không khí tĩnh nhưng sẽ cho phép nước thấm vào trong điều kiện ngâm thực tế.

Thử nghiệm nổ đường may

Một thử nghiệm phá hủy để đo áp suất tại đó vùng hàn bị hỏng. Áp suất nổ được so sánh với thông số kỹ thuật tối thiểu của sản phẩm; kết quả dưới mức thông số kỹ thuật cho thấy có vấn đề về tham số quy trình cần được chẩn đoán và khắc phục trước khi tiếp tục sản xuất. Thử nghiệm hàng loạt thường được áp dụng cho các bộ mẫu từ mỗi lần sản xuất thay vì các đơn vị riêng lẻ.

Kiểm tra uốn lạnh

Các vùng hàn hoạt động tốt ở nhiệt độ môi trường có thể trở thành điểm hỏng giòn ở nhiệt độ thấp, đặc biệt nếu công thức vật liệu hoặc các thông số làm mát không được tối ưu hóa để sử dụng trong thời tiết lạnh. Đối tượng thử nghiệm uốn nguội hàn các mẫu để uốn lặp lại ở nhiệt độ xuống tới -20°C hoặc -30°C, xác minh rằng đường may duy trì tính toàn vẹn trong các điều kiện nhiệt và cơ học khi sử dụng ngoài trời trong thời tiết lạnh.

Kiểm tra thời tiết tăng tốc

Bức xạ UV, độ ẩm cao và chu kỳ tiếp xúc với nước mặn được sử dụng để mô phỏng việc sử dụng hàng hải nhiều năm trong thời gian nén trong phòng thí nghiệm. Thử nghiệm này được áp dụng cho các mẫu vùng hàn thay vì các sản phẩm hoàn chỉnh và đánh giá độ bám dính của lớp phủ TPU, độ bền liên kết mối hàn và độ ổn định kích thước dưới áp lực môi trường lâu dài.

9. Các ứng dụng sản phẩm hàn RF phổ biến

Thiết bị ngoài trời không thấm nước

• Túi khô chìm (có nắp cuộn và có khóa kéo)
• Ba lô và túi vải thô chống thấm nước
• Gói thắt lưng chèo thuyền kayak và đi bè
• Túi đựng đuôi xe máy và thúng chống nước

Máy làm mát mềm và tàu sân bay cách nhiệt

• Ba lô làm mát mềm chống rò rỉ
• Túi làm mát cá biển
• Tủ làm mát vận chuyển mẫu y tế và vắc xin
• Túi giao hàng chuỗi lạnh thương mại

Sản phẩm công nghiệp và chiến thuật

• Nơi trú ẩn và công trình ngoài trời có thể bơm hơi
• Vỏ và hộp đựng thiết bị chống nước
• Túi khô chiến thuật quân sự
• Bao bì và ngăn chặn y tế không thấm nước
